用途：

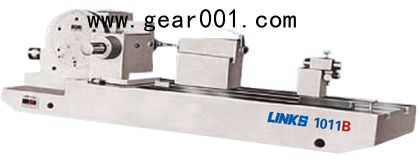

臥式凸輪軸檢查儀用于測量凸輪軸的桃形的形面誤差，各桃形之間的相位誤差，各軸徑的徑向跳動及凸輪加速度曲線。
特點：
·主軸采用密珠滾珠結構，可承載較大的負荷；進口電機和光學編碼 器，實現角度測量的自動化。
·采用符合阿貝原則的機械結構，進口金屬光柵尺，精密軸承，實現 長度的準確測量。
·測量過程計算機控制，檢測報告可屏幕顯示和打印機輸出。
·可按用戶需求，配以多種規格的測頭和附件。
·儀器造型美觀，加工精細，質量穩定，控制、使用方便，測量效率 高。
技術規格：
1. 測量范圍................0°～360°(角度)
0°～100mm(長度)
2.中心高..............................150mm
3.主軸錐孔.........................莫氏4號
4.尾座錐孔.........................莫氏3號
5.可測零件最大長度....................670mm
6.可測零件最大重量.....................20kg
7.電源......................AC220V±10%50Hz
8.主機外形尺寸.........1460mm×600mm×550mm
9.包裝外形尺寸
主機箱.............. 1648mm×700mm×850mm
微機箱.............1860mm×1160mm×1500mm
10.主機凈重...........................300kg
11.主機毛重...........................550kg
基本配置:
分度頭.................................1臺
數顯阿貝頭.............................1臺
尾座...................................1臺
底座...................................1件
微機...................................1臺
激光打印機.............................1臺
底腳螺釘...............................3件
大、小重錘..........................各1件
杠桿千分表..............................1只
小扭簧比較儀............................1只
帶動器..................................1套
小卡箍..................................1個
φ2球形測頭............................3個
φ10球形測頭
...........................1個
刀口測頭................................2個
內六方搬手..............................2件
滾輪測頭組..............................1件
尖形測頭組..............................1件
